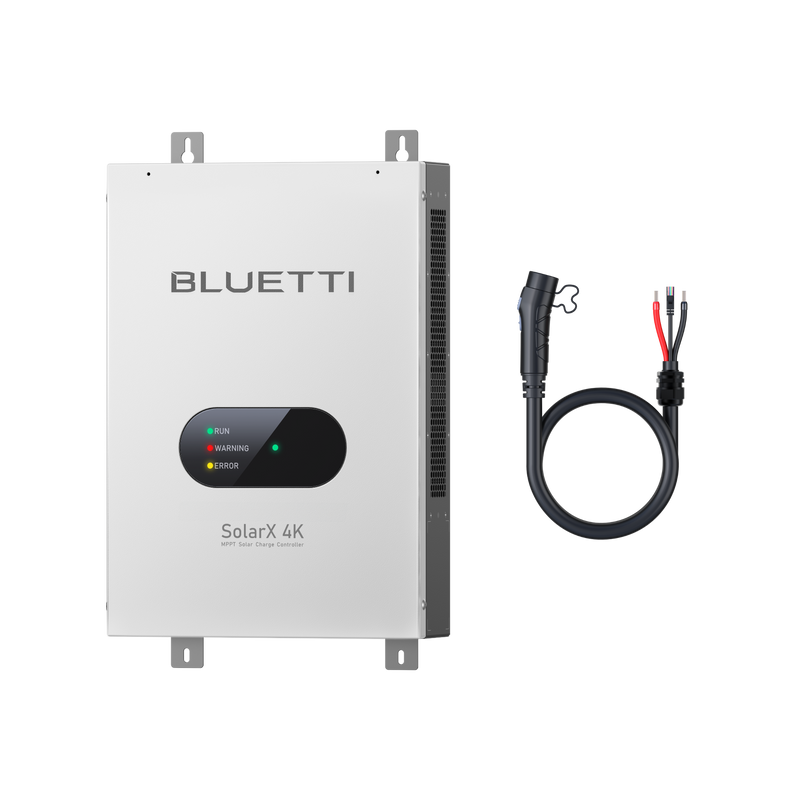

SolarX 4K van BLUETTI: Maximale zonne-efficiëntie voor thuisbatterijsystemen

2. De SolarX 4K van BLUETTI in een notendop

2.1 Hieronder vind je een overzicht van de specificaties van de BLUETTI SolarX 4K.

Algemeen

PV input (Photovoltaic, gelijkstroom die van zonnepanelen afkomt)

DC Output (gelijkspanning die door apparaat geleverd wordt aan andere apparatuur)

3. BLUETTI-ecosysteem met de SolarX 4K

Je voegt de SolarX 4K eenvoudig toe aan een compleet BLUETTI-ecosysteem. Er zijn verschillende mogelijkheden om zonnepanelen, een power station (of meerdere) en zonne-laadregelaars op elkaar aan te sluiten.

3.1 Talloze mogelijkheden

Je kiest jouw BLUETTI-ecosysteem op basis van jouw persoonlijke behoeften. Hiervoor is het handig om te weten hoeveel energie je dagelijks gebruikt en hoeveel ruimte je hebt om bijvoorbeeld accu’s op te slaan en zonnepanelen te installeren. Je hebt een power station (bijvoorbeeld de Apex 300) met een 500W Solar Kit. Dit is een middelgroot power station met eigen accu (uitbreidbare B300K/B500K batterij), waar ook een zonnepaneel bij te bestellen is. Hiermee kun je bijvoorbeeld een off-grid woning van stroom voorzien. Voor gemiddelde huishoudens is dit te weinig.

3.2 Nóg meer mogelijkheden

Gelukkig is BLUETTI hierop voorbereid en is alles wat zij produceren modulair. Dit houdt in dat je het systeem eenvoudig uit kunt breiden als dat nodig is.

3.3 Standaard 12-60V ingang vs. SolarX 4K

De krachtige zonne-laadregelaar van BLUETTI kan energie veel efficiënter en op veel grotere schaal verwerken dan een standaard spanningsingang (12-60V). De SolarX 4K kan tot ongeveer 4.000W zonne-vermogen verwerken waardoor accu’s sneller opgeladen worden. Daarnaast heeft de SolarX 4K een groter spanningsbereik (150-500V). Dit houdt in dat de SolarX 4K hogere piekspanningen kan verwerken dan de standaard zonne-energie-ingang van 12-60V. Tot slot kan de SolarX 4K uitgebreid worden met meerdere eenheden, waardoor het apparaat perfect is voor off-grid woningen of grotere woonhuizen/bedrijven.

4. Stapsgewijs installeren & configureren

Het monteren en instellen van de BLUETTI SolarX 4K is eenvoudig. Hieronder wordt stap voor stap uitgelegd hoe je de SolarX 4K monteert en installeert. Een link naar de gehele installatiehandleiding vind je hier. Als je liever naar een video kijkt, klik dan hier.

4.1 Algemene informatie bij installatie BLUETTI SolarX 4K

👉 BLUETTI SolarX 4K | Installatiehandleiding (YouTube-video)

Check eerst of de SolarX 4K compleet is. De doos bevat:

• 1x SolarX 4K Zonne-laadregelaar
• 1x Inbussleutel
• 8x Bevestigingsschroef
• 3x Aardingsschroef
• 8x Plug
• 1x Uitbreekconnector
• 3x OT-aansluiting
• 1x Gebruikershandleiding

Om de SolarX 4K op de juiste wijze aan te sluiten heb je ook een DC Outputkabel nodig. Deze zijn er in verschillende soorten, dus kijk wel goed welke je nodig hebt.

Voordat je begint met de montage en installatie zorg je ervoor dat alle elektrische aansluitingen van het apparaat losgekoppeld zijn. Het apparaat mag niet onder leidingen, ramen of in ruimtes die vochtig zijn geïnstalleerd worden. De SolarX 4K mag geen ventilatieopeningen of afvoerkanalen van warmte blokkeren. Laat het apparaat niet vallen tijdens monteren, dan is er een grote kans dat het apparaat beschadigd is.
Benodigdheden voor installatie:

• Benodigdheden voor installatie:
• Vergrendelbare PV-schakelaar (≥ 600 V, ≥ 20 A)
• Schroevendraaier
• Boormachine
• Aardingskabel: max. 25A, draaddikte 10AWG (4mm2), geel-groene kabel
• PV ingangskabel: max. 20A, draaddikte 10AWG (4mm2), rood: positief, zwart: negatief
• Multimeter
• Striptang

Controleer voor het boren of er elektriciteitskabels of waterleidingen in de buurt van het te boren gaten zitten, om gevaar te voorkomen.

4.2  Installatiehandleiding BLUETTI SolarX 4K

(1) Kies eerst een geschikte installatielocatie. Zorg ervoor dat er minimaal 400mm ruimte rondom het apparaat is voor luchtcirculatie en kabels. Markeer de boorpunten en boor vervolgens de gaten. Plaats pluggen in de gaten en draai de bevestigingsschroeven in de pluggen en zorg ervoor dat ze goed vastzitten. Heb je een houten muur, dan kun je de schroeven direct in de muur draaien. Het is handiger om deze stap met z’n tweeën uit te voeren.

(2) Pak de aardingskabel erbij. Strip de isolatielaag van de aardingskabel met een striptang tot de juiste lengte. Steek de adereindhuls in de OT-aansluiting en klem deze vast met een krimptang.

(3) Bevestig de OT-aansluiting met de M5-schroef op positie, zoals in onderstaande afbeelding is weergegeven.

Aard het andere uiteinde van de kabel op de gewenste wijze (aanbevolen aanhaalmoment: 2Nm)
Aansluiting 1 in de afbeelding hierboven wordt gebruikt voor het aansluiten van een accu die aarding vereist. Aansluiting 2 gebruik je voor zonnepanelen die aarding vereisen en aansluiting 3 sluit je aan op de aarding van de verdeeldoos, voordat je een externe voeding aansluit.

4.3  Onderhoud, veiligheid & monitoring SolarX 4K

Voor gebruik controleer je altijd of de aansluitingen stevig aangesloten zijn en of ze op de juiste manier aangesloten zijn. Sluit vervolgens de klep. Tijdens gebruik is de klep gesloten, om elektrische schokken te voorkomen.

Schakel de SolarX 4K aan via de externe PV-schakelaar. Het apparaat activeert automatisch de DC-uitgang naar aangesloten module(s). Mocht je gebruik maken van een omvormer, dan moet je deze handmatig starten. Als de indicator groen wordt heeft de zonne-laadregelaar zelfcontrole doorstaan en is hij klaar voor gebruik. Voordat je de zonne-laadregelaar kunt gebruiken moet je de BLUETTI-app installeren. In de installatiehandleiding vind je een stappenplan voor.

Controleer de aansluitingen van de BLUETTI SolarX 4K minstens eenmaal per 3 maanden. Schakel het apparaat altijd uit voordat hij onderhouden wordt. Controleer en reinig de ventilator, de bescherming van de ventilator en het koelblok als er stof zit of hij verstopt is. Zorg dat de ventilator soepel loopt en geen abnormaal geluid maakt. Controleer tot slot de in-en uitgangskabels en draai deze vast met een momentsleutel.

5. Verschillende scenario’s met de SolarX 4K

Er zijn diverse scenario’s te bedenken waar je een zonne-laadregelaar zoals de BLUETTI SolarX 4K goed kunt gebruiken.

5.1 Noodstroomvoorziening

Het wordt ons allemaal aangeraden een noodpakket in huis te hebben. De situatie waar we dit nodig hebben lijkt ook steeds meer orde van de dag te worden. Zonne-laadregelaars zorgen er, ook tijdens langdurige stroomuitval), voor dat de accu’s steeds blijven opladen. Hierdoor wordt belangrijke huishoudelijke apparatuur, zoals een koelkast, communicatiemogelijkheden en verlichting, van stroom voorzien.

5.2 Zonnestroomsysteem voor zelfvoorzienend huishouden

Steeds meer mensen leven gedeeltelijk of volledig zelfvoorzienend. De SolarX 4K vormt het hart van de energiehuishouding. Het opwekken van energie en de accu voorzien van energie wordt volledig door deze zonne-laadregelaar geregeld. Dit maakt de zonne-laadregelaar essentieel bij een tiny house, landhuis of andere off-grid locaties.

5.3 Zelfvoorzienende werkplek of -plaats met de SolarX 4K

Ook mensen met een kantoor of studio aan huis, of mensen die in kleine werkplaatsen werken, hebben veel baat bij de SolarX 4K van BLUETTI. Steeds vaker worden ook dit soort kleinere werkplekken (gedeeltelijk) zelfvoorzienend. Voor bedrijven is het natuurlijk extra belangrijk dat zij zichzelf van stroom kunnen voorzien. Mocht de stroom dan onverhoopt toch uitvallen, dan valt het werk niet stil en blijf je in ieder geval inkomsten genereren.

5.4 Modulair systeem dat meegroeit met jouw behoeften

Een zonnestroomsysteem heeft als belangrijk voordeel dat ze modulair en uitbreidbaar zijn. Er kunnen later altijd nog extra componenten toegevoegd worden, naarmate de energiebehoefte stijgt. Je kunt zonnepanelen, meerdere accu’s (of grotere accu’s), meerdere zonne-laadregelaars (zoals de SolarX 4K van BLUETTI), meerdere/zwaardere omvormers en energiemanagementsystemen toevoegen aan jouw thuis back-upsysteem.

6. Conclusie

Al met al concluderen we dat de BLUETTI SolarX 4K een baanbrekend kernonderdeel is van jouw noodstroomvoorziening (het BLUETTI-ecosysteem). Het grote voordeel van de SolarX 4K is dat het apparaat ervoor zorgt dat er een constante energiestroom richting de accu’s gaat, zonder piekbelasting. Dit zorgt ervoor dat de accu’s langer meegaan. Bovendien kun je verschillende SolarX 4K zonne-laadregelaren aansluiten op de verschillende groepen zonnepanelen in jouw huis, kantoor of ander gebouw. De zonne-laadregelaar kan dan volledig aangepast worden op de groep zonnepanelen, waardoor het maximale rendement behaald wordt.

Bekijk thuis ook eens of jouw noodstroomvoorziening nog wel voldoet aan jouw wensen en energieverbruik. Mocht dat niet zo zijn, dan kun je jouw BLUETTI-ecosysteem eenvoudig uitbreiden met bijvoorbeeld power station Apex 300 en accu’s B300K of B500K.
